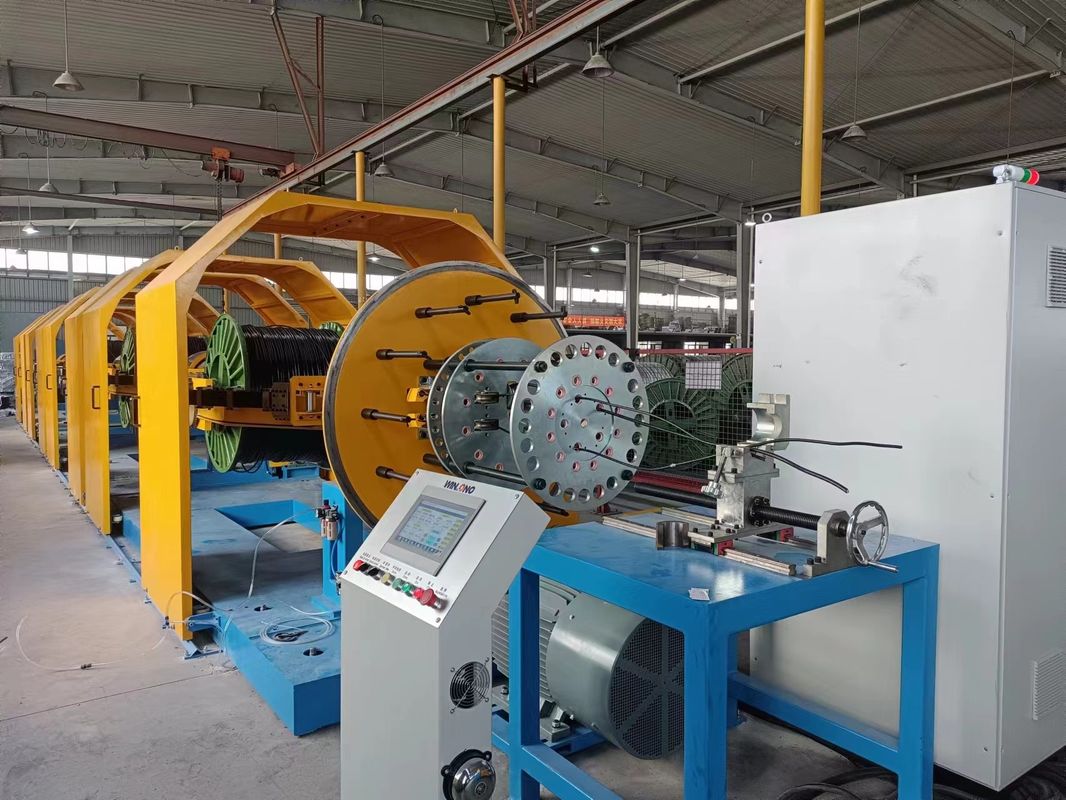

Μηχανή διπλής στροφής με αντηλιακό για καλώδια πυρήνα επικαλυμμένα με PE PVC

Χαμηλό θόρυβο Χαλκό σύρμα διπλό στροφή μηχανή Stranding κάνει Bunching σύρμα

Τεχνική προδιαγραφή

Εφαρμογή:

Κατάλληλο για τη στροφή σωματιδίων αγωγών χαλκού, αγωγών κράματος αλουμινίου κλπ. και για την στροφή καλωδίων πυρήνα καλωδίων.

Χαρακτηριστικά:

• Η μηχανή ελέγχεται από PLC με διεπαφή ανθρώπου-μηχανής.Το πεδίο της ράβδου μπορεί να ρυθμιστεί ευέλικτα χρησιμοποιώντας την οθόνη αφής.
• Χρησιμοποιεί ένα τόξο από υλικό από ίνες άνθρακα, το οποίο έχει υψηλή αντοχή και ελαφρύ βάρος.
• Τα συστήματα πλώρης, έλξης και ανύψωσης χρησιμοποιούν ανεξάρτητους κινητήρες.
• Πολύ υψηλή απόδοση. Η απόδοση παραγωγής της διπλής στροφής είναι περίπου 3 φορές υψηλότερη από εκείνη της άκαμπτης ράβδου.

Περιγραφή του προϊόντος:

Η "Μηχανή Δυστυχής Στροφής" είναι ένα εξειδικευμένο εξοπλισμό που χρησιμοποιείται στη βιομηχανία κατασκευής σύρματος.Έχει σχεδιαστεί για να συνδέει ή να στρέφει πολλά καλώδια πυρήνα μαζί για να δημιουργήσει ένα καλώδιοΟ σχεδιασμός "κάντιλιβερ" αναφέρεται στη δομή του μηχανήματος, η οποία συνήθως διαθέτει σταθερή βάση με εκτεταμένο βραχίονα ή δομή που κρατά τα περιστρεφόμενα εξαρτήματα.

Αυτό το συγκεκριμένο μηχάνημα χρησιμοποιείται ειδικά για τη στεγανοποίηση καλωδίων πυρήνα που έχουν επικαλυφθεί με υλικά όπως PE (πολυαιθυλένιο) ή PVC (πολυβινυλοχλωρίδιο).Τα καλώδια του πυρήνα είναι οι κεντρικοί αγωγοί του καλωδίου, και η επικάλυψη παρέχει μόνωση και προστασία.Το PE και το PVC χρησιμοποιούνται συνήθως ως επικάλυψη στη βιομηχανία συρμάτων και καλωδίων λόγω των ηλεκτρικών μονωτικών τους ιδιοτήτων και της αντοχής τους σε περιβαλλοντικούς παράγοντες.

Ο μηχανισμός διπλής στροφής σημαίνει ότι η μηχανή στρέφει τα καλώδια πυρήνα σε δύο κατευθύνσεις ταυτόχρονα.Αυτή η δράση διπλής στροφής συμβάλλει στη διασφάλιση της ομοιομορφίας και της σταθερότητας στο αποτέλεσμα του καλωδίουΟ σχεδιασμός της μηχανής επιτρέπει την αποτελεσματική και ακριβή στροφή των καλωδίων πυρήνα, εξασφαλίζοντας συνεπή ποιότητα στα κατασκευασμένα καλώδια.

Όταν χρησιμοποιείται η μηχανή διπλής στροφής με ανύψωση για καλώδια πυρήνα επικαλυμμένα με PE PVC, τα καλώδια πυρήνα τροφοδοτούνται στα περιστρεφόμενα εξαρτήματα του μηχανήματος.Στη συνέχεια, η μηχανή περιστρέφει τα καλώδια μαζί με ελεγχόμενο τρόποΤο καλώδιο που προκύπτει έχει πολλαπλά καλώδια πυρήνα που στρέφονται με ασφάλεια και ενσωματώνονται από την επικάλυψη PE ή PVC.

Τα καλώδια που παράγονται από αυτό το μηχάνημα βρίσκουν εφαρμογές σε διάφορες βιομηχανίες, όπως οι τηλεπικοινωνίες, η διανομή ενέργειας και η κατασκευή.μηχανική προστασία, και ανθεκτικότητα σε υγρασία και χημικές ουσίες, καθιστώντας τα καλώδια κατάλληλα τόσο για εσωτερικές όσο και για εξωτερικές εγκαταστάσεις.

Είναι σημαντικό να σημειωθεί ότι οι προδιαγραφές και οι δυνατότητες της μηχανής Cantilever Double Twist Stranding Machine μπορεί να διαφέρουν ανάλογα με τον συγκεκριμένο κατασκευαστή και το μοντέλο.Διαφορετικά μηχανήματα μπορεί να έχουν διαφορετική χωρητικότητα, εύρους ταχυτήτων και πρόσθετα χαρακτηριστικά για να προσαρμοστούν σε διαφορετικά μεγέθη καλωδίων και απαιτήσεις παραγωγής.

Χαρακτηριστικά απόδοσης:

Μηχανή με μονό στροφή με ανυψωτήρα με δομή ανυψωτήρα και υιοθετεί πρόγραμμα PLC + έλεγχο ταχύτητας μετατροπής συχνότητας + πνευματικό έλεγχο, για να εξασφαλιστεί η ομοιόμορφη ένταση του καλωδίου.για τη διασφάλιση της σταθερότητας της γεωμετρικής δομής μετά την περιστροφή, υιοθετείται μια δομή μονοτροπής, και ένας τροχός καθοδήγησης του τιμονιού μεγάλου διαμέτρου έχει σχεδιαστεί για να ελαχιστοποιήσει την κάμψη και τη χαμηλή απώλεια.και η διατομή κίνηση του τροχού συρματόσχοινου, μέσω του διπλού ελέγχου της μηχανικής σύνδεσης και της ηλεκτρικής συσκευής, εξασφαλίζει ότι η μονάδα έχει εξαιρετικό συγχρονισμό από τις τέσσερις καταστάσεις της εκκίνησης, κανονική λειτουργία, αργή στάση,και διακοπή έκτακτης ανάγκης. Σταθερά χαρακτηριστικά, σταθερή απόδοση της στροφής, απλή λειτουργία, για να εξασφαλιστεί η άριστη απόδοση του προϊόντος.

φ1000 mm αντηλιακή μονάδα στροφής:

Σύνθεση εξοπλισμού:

(1) Σχήμα ματιού και πλαίσιο μετρητή

(2) HD-1000 Τύπος μηχανήματος αλληλεπίδρασης με άμεση στροφή με γρήγορο βραχίονα

(3) Πίνακας ελέγχου υπολογιστή PLC -------------------------1PC (Κανονική διαμόρφωση)

ΠΛΚ: SIEMENS
