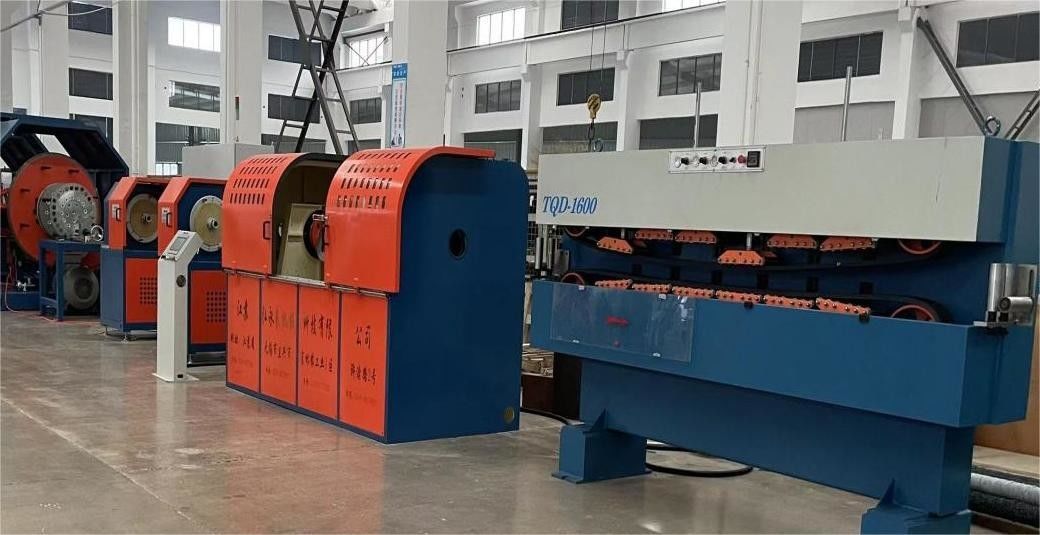

60m/Min Μηχανή στροφής με μόνο στροφή Κάντιλιβερ Διπλή στροφή Στροφές

Χαμηλό θόρυβο Χαλκό σύρμα διπλό στροφή μηχανή Stranding κάνει Bunching σύρμα

Τεχνική προδιαγραφή

Εφαρμογή:

Κατάλληλο για τη στροφή σωματιδίων αγωγών χαλκού, αγωγών κράματος αλουμινίου κλπ. και για την στροφή καλωδίων πυρήνα καλωδίων.

Χαρακτηριστικά:

• Η μηχανή ελέγχεται από PLC με διεπαφή ανθρώπου-μηχανής.Το πεδίο της ράβδου μπορεί να ρυθμιστεί ευέλικτα χρησιμοποιώντας την οθόνη αφής.
• Χρησιμοποιεί ένα τόξο από υλικό από ίνες άνθρακα, το οποίο έχει υψηλή αντοχή και ελαφρύ βάρος.
• Τα συστήματα πλώρης, έλξης και ανύψωσης χρησιμοποιούν ανεξάρτητους κινητήρες.
• Πολύ υψηλή απόδοση. Η απόδοση παραγωγής της διπλής στροφής είναι περίπου 3 φορές υψηλότερη από εκείνη της άκαμπτης ράβδου.

Περιγραφή του προϊόντος:

Η "μηχανή διπλής περιστροφής καλωδίου χαλκού χαμηλού θορύβου" είναι ένα εξειδικευμένο εξοπλισμό που χρησιμοποιείται στη βιομηχανία κατασκευής καλωδίου.Έχει σχεδιαστεί για να συνδέει ή να στρέφει πολλά σύρματα χαλκού μαζί για να δημιουργήσει ένα καλώδιο ή σύρμα συσσωρευτής.

Ο όρος "Λιγός θόρυβος" υποδηλώνει ότι αυτή η συγκεκριμένη μηχανή έχει σχεδιαστεί για να ελαχιστοποιεί τον θόρυβο που παράγεται κατά τη διάρκεια της διαδικασίας παρακράτησης.Αυτό το χαρακτηριστικό μπορεί να είναι ευεργετικό για τη μείωση της θορύβου στο περιβάλλον παραγωγής ή για την παροχή ενός πιο άνετου περιβάλλοντος εργασίας για τους χειριστές.

Το μηχάνημα χρησιμοποιεί μηχανισμό "Double Twist", που σημαίνει ότι περιστρέφει τα καλώδια σε δύο κατευθύνσεις ταυτόχρονα για να δημιουργήσει ένα καλώδιο στενά κολλημένο.Αυτή η δράση διπλής στροφής συμβάλλει στην ενίσχυση της σταθερότητας και της ακεραιότητας του καλωδίου που προκύπτει.

Ο πρωταρχικός σκοπός της μηχανής είναι να "κάνει καλώδιο συνδυασμού". Το καλώδιο συνδυασμού αναφέρεται σε έναν τύπο καλωδίου ή καλωδίου που σχηματίζεται με την περιστροφή πολλών μεμονωμένων καλωδίων.Αυτή η διαδικασία αυξάνει τη συνολική ευελιξία και αντοχή του καλωδίου, καθιστώντας το κατάλληλο για διάφορες εφαρμογές.

Όταν χρησιμοποιείται η μηχανή διπλής στροφής με χαμηλό θόρυβο, τα σύρματα χαλκού τροφοδοτούνται στο μηχάνημα και το μηχάνημα τα στροβιάζει μαζί με ελεγχόμενο τρόπο.Το καλώδιο που προκύπτει μπορεί να έχει διαφορετικά χαρακτηριστικά ανάλογα με παράγοντες όπως ο αριθμός των καλωδίων που περιστρέφονται, την κατεύθυνση και το βαθμό στροφής, καθώς και τις ειδικές απαιτήσεις της εφαρμογής.

Αξίζει να σημειωθεί ότι η διαδικασία διπλής στροφής μπορεί να εφαρμοστεί σε διαφορετικούς τύπους καλωδίων, όχι μόνο χαλκού.το μηχάνημα είναι ειδικά σχεδιασμένο για την παρακολούθηση των συρμάτων χαλκούΤο προκύπτον καλώδιο μπορεί να χρησιμοποιηθεί σε διάφορες βιομηχανίες, όπως οι τηλεπικοινωνίες, η διανομή ενέργειας και η ηλεκτρική καλωδίωση, όπου απαιτούνται ευέλικτα και ανθεκτικά καλώδια.

Χαρακτηριστικά απόδοσης:

1. Εφαρμόσιμο καλώδιο πυρήνα: Φ0,6-6,0 mm.
2. Διάμετρος εξωτερικής πλάκας των ράβδων: MAXФ15 mm,
3. Πεδίο απόστασης στροφής: 20~200 mm.
4. Διάμετρος τροχιάς: F800mm.
5. Ταχύτητα του μονοδρόμου με ανυψωτικό: 600 στροφές ανά λεπτό.
6. Κατεύθυνση: Αριστερά και δεξιά "S", "Z" μπορεί να αλλάξει.
7. Τρόπος λειτουργίας: λειτουργία με οθόνη αφής.
8. Ταχύτητα γραμμής παραγωγής: 0-60m/min

800 άνοιγμα μονοδρόμου:

1. Κεντρικός κινητήρας: 11KW·
2. Κεντρικός μετατροπέας: 11KW·
3. Φρένα: φρένα με δίσκο 10KG
4. κινητήρας ρύθμισης ταχύτητας: 3,7 kW·
5. Μετατροπέας ελέγχου ταχυτήτων: 3,7 kW.
6. Δρόμος: Ο κινητήρας οδηγεί την κορυφαία βίδα για τη διάταξη καλωδίων.1,
7. Προδιαγραφή τροχιάς λήψης: Φ800·
8. Κλειδώσεις τροχιάς: χειροκίνητη κλειδώσεις.
9. Στρογγυλοφόρος: ηλεκτροϋδραυλική ανύψωση.
10. Δραστηριότητα διεπαφής άνθρωπος-μηχανή: Η απόσταση στροφής, η ταχύτητα και το μέτρο μπορούν να καταγράφονται, να εμφανίζονται και να ρυθμίζονται ανά πάσα στιγμή και να έχουν κοινό
11. Ελαττωματική οθόνη, χρωματική οθόνη αφής: 8 χρώματα 6 ίντσες.
12. Πρότυπο προδιαγραφόμενου ελεγκτή PLC: SIEMENS S7-200 CPU266.
13. Προδιαγραφή και μοντέλο περιστρεφόμενου κωδικοποιητή: Ιαπωνία Rheinland CB-2000HC.
14. Τύπος μετρητή: ο μετρητής καταγράφεται στο μηχάνημα και εμφανίζεται στην οθόνη αφής.
15. Μετρητής τύπου αποσύνδεσης σε θέση συναγερμού και στάσης·
16. Ασφαλές όριο λειτουργίας.
