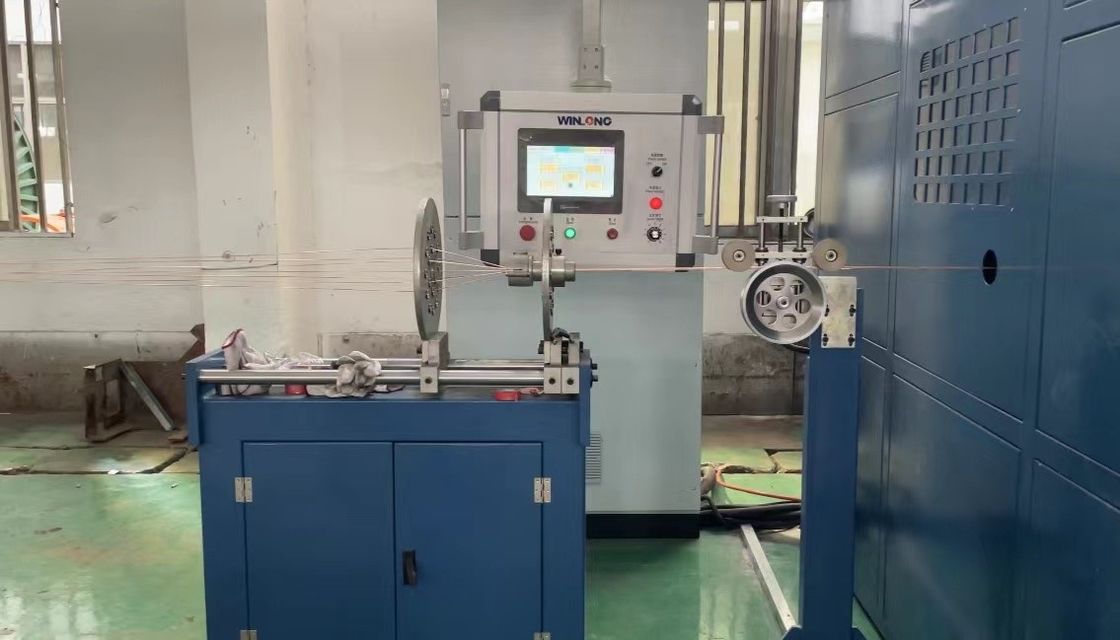

0.08-1.04mm Ηλεκτρική Μηχανή Συγκέντρωσης Χαλκού Διπλό Στροφή
Τεχνική προδιαγραφή
| Σχήμα |
ΥΛ-1600 |
| Διάμετρος του παραγόμενου προϊόντος (mm) |
Μαξ. Μαξ.30 |
| Περιοχή τμήματος ράβδου mm2 |
16-95 |
| Διάμετρος του αγωγού εισόδου (mm) |
1.2-3.6 |
| Διάμετρος από συρματόπλεγμα πυρήνα εισόδου (mm) |
1.0-10.0 |
| Ταχύτητα γραμμής (m/min) |
Μαξ. Μαξ.150 |
| Διάταξη (mm) |
60 έως 400 |
| Ταχύτητα περιστροφής (rpm) |
Μαξ. Μαξ.500 |
Εφαρμογή:
Κατάλληλο για τη στροφή σωματιδίων αγωγών χαλκού, αγωγών κράματος αλουμινίου κλπ. και για την στροφή καλωδίων πυρήνα καλωδίων.
Χαρακτηριστικά:
- Η μηχανή ελέγχεται από PLC με διεπαφή ανθρώπου-μηχανής.Το πεδίο της ράβδου μπορεί να ρυθμιστεί ευέλικτα χρησιμοποιώντας την οθόνη αφής.
- Χρησιμοποιεί ένα τόξο από υλικό από ίνες άνθρακα, το οποίο έχει υψηλή αντοχή και ελαφρύ βάρος.
- Τα συστήματα πλώρης, έλξης και ανύψωσης χρησιμοποιούν ανεξάρτητους κινητήρες.
- Πολύ υψηλή απόδοση. Η απόδοση παραγωγής της διπλής στροφής είναι περίπου 3 φορές υψηλότερη από εκείνη της άκαμπτης ράβδου.
Περιγραφή του προϊόντος:
Η "Ηλεκτρική Μηχανή Συγκέντρωσης Σύρματος Χαλκού 0,08-1,04 mm" είναι ένα εξειδικευμένο εξοπλισμό που χρησιμοποιείται στη βιομηχανία κατασκευής σύρματος.Έχει σχεδιαστεί για να συνδυάζει ή να συγκεντρώνει πολλά ηλεκτρικά σύρματα χαλκού μαζί για να δημιουργήσει ένα καλώδιοΤο μηχάνημα είναι ειδικά κατάλληλο για καλώδια με διάμετρο από 0,08 mm έως 1,04 mm.
Ο μηχανισμός "Double Twist" του μηχανισμού αυτού σημαίνει ότι μπορεί να στρέψει τα καλώδια σε δύο κατευθύνσεις ταυτόχρονα.βελτίωση της συνολικής αντοχής και ευελιξίας του καλωδίου.
Κατά τη χρήση της ηλεκτρικής μηχανής συσσωρευτής σύρματος χαλκού, τα σύρματα χαλκού εντός της οριζόμενης εμβέλειας διαμέτρου τροφοδοτούνται στο μηχάνημα,Και η μηχανή τα μαζεύει μαζί χωρίς να στρέφεται για να δημιουργήσει ένα μάτσοΗ διαδικασία αυτή χρησιμοποιείται συνήθως όταν ένα καλώδιο απαιτεί πολλά καλώδια να ομαδοποιηθούν χωρίς στρέβλωση, όπως σε καλώδια ρεύματος ή καλώδια ελέγχου που έχουν παράλληλους αγωγούς.
Τα περιστρεφόμενα εξαρτήματα της μηχανής συγκεντρώνουν τα καλώδια με ελεγχόμενο τρόπο, εξασφαλίζοντας τη σωστή ευθυγράμμιση και ένταση.σχηματίζουν ισχυρότερη και πιο ανθεκτική δομή.
Η ηλεκτρική μηχανή συνδυασμού καλωδίων χαλκού με λειτουργία διπλής περιστροφής έχει σχεδιαστεί ειδικά για ηλεκτρικά καλώδια χαλκού,που το καθιστά κατάλληλο για εφαρμογές που απαιτούν υψηλή ηλεκτρική αγωγιμότηταΟι δυνατότητες και οι προδιαγραφές της μηχανής, όπως το εύρος ταχυτήτων και η χωρητικότητα του καλωδίου,μπορεί να διαφέρει ανάλογα με τον συγκεκριμένο κατασκευαστή και το μοντέλο.
Είναι σημαντικό να σημειωθεί ότι η αναφερόμενη περιοχή διαμέτρου καλωδίου από 0,08 mm έως 1,04 mm παρέχεται ως παράδειγμα.Διαφορετικά μηχανήματα μπορεί να έχουν διαφορετικά εύρους διαμέτρου και πρόσθετα χαρακτηριστικά για να προσαρμόζονται σε συγκεκριμένα μεγέθη καλωδίων και απαιτήσεις παραγωγής.
Χαρακτηριστικά απόδοσης:
Μηχανή με μονό στροφή με ανυψωτήρα με δομή ανυψωτήρα και υιοθετεί πρόγραμμα PLC + έλεγχο ταχύτητας μετατροπής συχνότητας + πνευματικό έλεγχο, για να εξασφαλιστεί η ομοιόμορφη ένταση του καλωδίου.για τη διασφάλιση της σταθερότητας της γεωμετρικής δομής μετά την περιστροφή, υιοθετείται μια δομή μονοτροπής, και ένας τροχός καθοδήγησης του τιμονιού μεγάλου διαμέτρου έχει σχεδιαστεί για να ελαχιστοποιήσει την κάμψη και τη χαμηλή απώλεια.και η διατομή κίνηση του τροχού συρματόσχοινου, μέσω του διπλού ελέγχου της μηχανικής σύνδεσης και της ηλεκτρικής συσκευής, εξασφαλίζει ότι η μονάδα έχει εξαιρετικό συγχρονισμό από τις τέσσερις καταστάσεις της εκκίνησης, κανονική λειτουργία, αργή στάση,και διακοπή έκτακτης ανάγκης. Σταθερά χαρακτηριστικά, σταθερή απόδοση της στροφής, απλή λειτουργία, για να εξασφαλιστεί η άριστη απόδοση του προϊόντος.
φ1000 mm αντηλιακή μονάδα στροφής:
Ι. Εφαρμογή του εξοπλισμού: Κατάλληλο για τη δέσμευση καλωδίων χαλκού με περισσότερα από επτά νήματα, όπως ηλεκτρονικά καλώδια, καλώδια ηλεκτρικής ενέργειας, γυμνά καλώδια χαλκού, καλώδια δικτύου κ.λπ.
ΙΙ. Στάδιο κρέατος (διαχωριστά φορτισμένο)
1) Σημερινός τύπος (με ρυθμιζόμενη τάση)
α: Τοποθετείται στο πλάι του εξοπλισμού. Μπορεί να έχει 12 ή 24 κεφάλια.
2) Οριζόντιος τύπος (με ρυθμιζόμενη τάση)
Β: Τοποθετείται επίσης σε μια πλευρά του εξοπλισμού. Μπορεί να έχει 6 ή 12 κεφάλια.
ΙΙ. Δομή του καλωδίου που εισέρχεται
1) Μετά την πληρωμή από το στερέωμα creel, όλα τα καλώδια θα εισέλθουν πρώτα σε έναν διανομέα
Πλάκα μέσω μιας ομάδας στρογγυλοειδών και στη συνέχεια το ζευγάρι για παρακράτηση.
Δυναμικότητα και παραμέτρους του εξοπλισμού:
Δικαίωμα: Ο χειριστής κοιτάζει προς τα εμπρός και τα καλώδια εισέρχονται από την δεξιά πλευρά του. (.)
- Ταχύτητα περιστροφής της καμπυλωτής ζώνης: Max: 1800RPM. Η καμπυλωτή ζώνη είναι τύπου τροχαλιού μηχανοκίνητης κίνησης.
- Διάταξη: 11,15 mm-60,24 mm (μπορεί να ρυθμιστεί κατάλληλα σύμφωνα με το αίτημα του πελάτη).
- Υπολογισμός του μήκους της ράβδου: m/min=lay*2/1000*ταχύτητα ράβδου ανά λεπτό
- Κατεύθυνση τοποθέτησης: Αριστερά ή δεξιά
- Διάμετρος κάθε αγωγού τροφοδοσίας: Ø0,16 mm-Ø1,0 mm
- Περιοχή ράβδου: 0,4 mm2-5,5 mm2
- Διατάξεις σύρματος: συσκευή διατάξεως σύρματος γερμανικού τύπου γυαλισμένου ράβδου με ρυθμιζόμενη ρίψη διαδρομής και απόστασης
- Ζύμωση σπινδέλου: χειροκίνητη τροφοδοσία λιπαρών υλών μέσω πυροβόλου λιπαντικού
- Ο κινητήρας οδήγησης: Αποτελείται από έναν κινητήρα AC 380V 1400RPM Ο κινητήρας teco για την οδήγηση 10HP 10HP μετατροπέα Emerson και μπορεί να συνειδητοποιήσει την ασύρματη ρύθμιση ταχύτητας.
- Φρένα: ηλεκτρομαγνητικό φρένο που μπορεί να πραγματοποιήσει αυτόματη πέδηση μέσω εσωτερικής και εξωτερικής αποσύνδεσης
- Προστασία κατά της αποσύνδεσης: αυτόματη διακοπή και συναγερμός κατά την εσωτερική και εξωτερική αποσύνδεση
- "Inching": Το κουμπί που βρίσκεται στο εξωτερικό της ηλεκτρικής κονσόλας
- Δείκτης ταχύτητας: Το ταχομέτρο στον πίνακα ελέγχου
- Ηλεκτρικός έλεγχος: Η ρύθμιση και η λειτουργία των ηλεκτρικών παραμέτρων του εξοπλισμού πραγματοποιούνται όλα μέσω του πίνακα ελέγχου.
- Εξωτερική γραμμή τροφοδοσίας: Ο χρήστης πρέπει να συνδέσει την εξωτερική γραμμή τροφοδοσίας με το ηλεκτρικό ντουλάπι.
- Φως συναγερμού: κόκκινο
- Μετρητής: Έξιψήφιος ηλεκτρονικός μετρητής
- Ηλεκτρικά στοιχεία: Εθνικά ή διεθνή γνωστά εμπορικά σήματα
- Λεκάνια: Λεκάνια που εισάγονται με αρχική συσκευασία από την Ιαπωνία και τη Γερμανία (όπως KOYO, NSK και FAG)
- Εσωτερικά αξεσουάρ: Εθνικές ή διεθνείς διάσημες μάρκες
- Ηθός: < 75dp (μετρώνται σε απόσταση 1000 mm)
- Η υγρασία του περιβάλλοντος: ≤ 90% (εάν είναι μεγαλύτερη από 90%, στεγνώστε την με φυσήγμα πριν από την έναρξη λειτουργίας του εξοπλισμού)
- Θερμοκρασία εργαστηρίου: ≤ 40°C (αν είναι υψηλότερη από 40°C, ο μετατροπέας υποβάλλεται σε αυτόματη προστατευτική ενεργοποίηση)
- Τοποθεσία δαπέδου: L3100*W1800*H1700MM
- Χρώμα του περιβλήματος: πράσινο μήλο (κατά το αίτημα του πελάτη)
