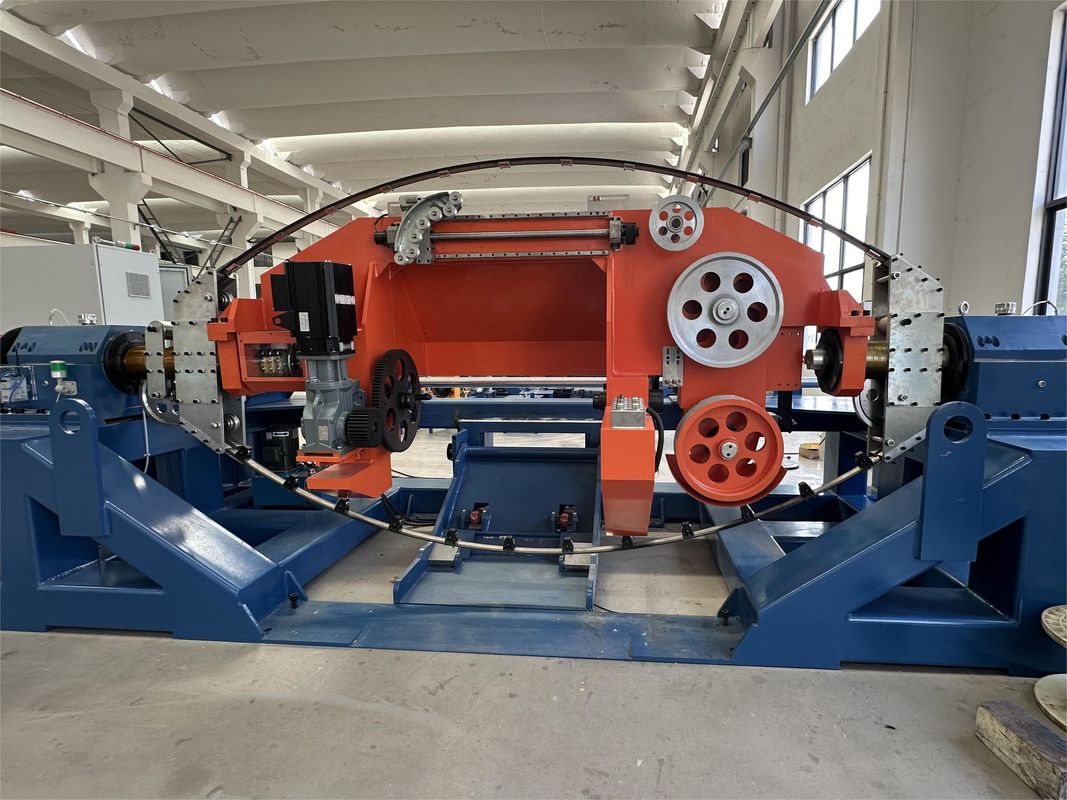

Μεγάλη ταχύτητα 800RPM 1250 Double Twist Buncher Machine για 10 16 25 35 καλώδιο
Τεχνική προδιαγραφή
| Σχήμα |
ΥΛ-1600 |
| Διάμετρος του παραγόμενου προϊόντος (mm) |
Μαξ. Μαξ.30 |
| Περιοχή τμήματος ράβδου mm2 |
16-95 |
| Διάμετρος του αγωγού εισόδου (mm) |
1.2-3.6 |
| Διάμετρος από συρματόπλεγμα πυρήνα εισόδου (mm) |
1.0-10.0 |
| Ταχύτητα γραμμής (m/min) |
Μαξ. Μαξ.150 |
| Διάταξη (mm) |
60 έως 400 |
| Ταχύτητα περιστροφής (rpm) |
Μαξ. Μαξ.500 |
Εφαρμογή:
Κατάλληλο για τη στροφή σωματιδίων αγωγών χαλκού, αγωγών κράματος αλουμινίου κλπ. και για την στροφή καλωδίων πυρήνα καλωδίων.
Χαρακτηριστικά:
- Η μηχανή ελέγχεται από PLC με διεπαφή ανθρώπου-μηχανής.Το πεδίο της ράβδου μπορεί να ρυθμιστεί ευέλικτα χρησιμοποιώντας την οθόνη αφής.
- Χρησιμοποιεί ένα τόξο από υλικό από ίνες άνθρακα, το οποίο έχει υψηλή αντοχή και ελαφρύ βάρος.
- Τα συστήματα πλώρης, έλξης και ανύψωσης χρησιμοποιούν ανεξάρτητους κινητήρες.
- Πολύ υψηλή απόδοση. Η απόδοση παραγωγής της διπλής στροφής είναι περίπου 3 φορές υψηλότερη από εκείνη της άκαμπτης ράβδου.
Περιγραφή του προϊόντος:
Η "Ηλεκτρονική μηχανή υψηλής ταχύτητας 800RPM 1250 Double Twist Buncher" είναι ένα εξειδικευμένο εξοπλισμό που χρησιμοποιείται στη βιομηχανία παραγωγής καλωδίων και καλωδίων.Έχει σχεδιαστεί για τη σύνδεση ή τη συγκέντρωση πολλαπλών καλωδίων μαζί για να δημιουργήσει ένα σύνολο καλωδίωνΤο μηχάνημα λειτουργεί με υψηλή ταχύτητα 800 περιστροφών ανά λεπτό (RPM) και έχει αριθμό μοντέλου ή προδιαγραφή "1250" που μπορεί να αναφέρεται στο μέγεθος ή την χωρητικότητα του.
Αυτό το συγκεκριμένο μηχάνημα είναι κατάλληλο για εργασία με καλώδια συγκεκριμένων μεγεθών, συμπεριλαμβανομένων των 10, 16, 25 και 35.Οι αριθμοί αυτοί αντιπροσωπεύουν συνήθως την περιοχή της διατομής των καλωδίων σε τετραγωνικά χιλιοστάΤο μηχάνημα μπορεί να χειριστεί καλώδια εντός αυτών των διαστάσεων μεγέθους και να τα συνδέσει αποτελεσματικά.
Ο μηχανισμός "Double Twist" της μηχανής σημαίνει ότι περιστρέφει τα καλώδια σε δύο κατευθύνσεις ταυτόχρονα.και βελτιωμένη μηχανική αντοχή στην συναρμολόγηση καλωδίων που προκύπτει.
Κατά τη χρήση της μηχανής High Speed 800RPM 1250 Double Twist Buncher για την παραγωγή καλωδίων, πολλά καλώδια τροφοδοτούνται στο μηχάνημα.Τα περιστρεφόμενα εξαρτήματα της μηχανής συγκεντρώνουν τα καλώδια με ελεγχόμενο τρόποΤα καλώδια στρέφονται στη συνέχεια μεταξύ τους σε ένα διπλό μοτίβο στροφής, σχηματίζοντας μια στενά συνδεδεμένη συναρμολόγηση καλωδίων.
Η συναρμολόγηση καλωδίων που προκύπτει μπορεί να χρησιμοποιηθεί για διάφορες εφαρμογές, συμπεριλαμβανομένης της διανομής ηλεκτρικής ενέργειας, των τηλεπικοινωνιών και της βιομηχανικής καλωδίωσης.Η ικανότητα υψηλής ταχύτητας του μηχανήματος επιτρέπει την αποτελεσματική και παραγωγική παραγωγή καλωδίων.
Είναι σημαντικό να σημειωθεί ότι τα αναφερόμενα μεγέθη καλωδίων και οι ειδικές δυνατότητες της μηχανής μπορεί να διαφέρουν ανάλογα με τον κατασκευαστή και το μοντέλο.δυνατότητες ταχύτητας, καθώς και πρόσθετα χαρακτηριστικά για την ικανοποίηση των ειδικών απαιτήσεων συναρμολόγησης καλωδίων και των αναγκών παραγωγής.
Τεχνικές παραμέτρους της μηχανής διπλής στροφής τύπου τόξου 1250
Ι. Εφαρμογή:
Το μηχάνημα αυτό είναι κατάλληλο για τη στεγανοποίηση μονωμένων συρματικών ράβδων, όπως καλώδιο ηλεκτρικής ενέργειας, καλώδιο επικοινωνίας, καλώδιο υπολογιστή και οργάνου, αγωγός χαλκού, αγωγός αλουμινίου, BV, BVV, RV και RVV.
ΙΙ. Χαρακτηριστικά και ιδιότητες:
1Υιοθετεί εισαγόμενες κυλιόμενες διπλές σχισμές τόξου από ίνες άνθρακα και διαθέτει ελαφρύ βάρος, μικρή φυγόκεντρη δύναμη και υψηλή ταχύτητα περιστροφής.
2Ο PLC ελέγχει ολόκληρη τη διαδικασία της γραμμής παραγωγής με τον έλεγχο του προγράμματος του PLC.
3Το ρούχο της μηχανής υιοθετεί τα εισαγόμενα εμπορικά σήματα NSK και KOYO, υψηλής αντοχής συγχρονισμένη ζώνη μετάδοσης δύναμης με υψηλή ακρίβεια μετάδοσης και χαμηλό θόρυβο,εισαγόμενο σύστημα φρένων με δίσκο υπό πίεση, ανεξάρτητο κλειστό προστατευτικό κάλυμμα.
4. Υιοθετεί υψηλής σκληρότητας χρωμική μπάρα ως καθοδήγηση κατά τη διάρκεια του καλωδίου που κυμαίνεται, πολλαπλή startthread μετάδοσης δύναμης μείωση ταχύτητας κινητήρα κίνηση.που μπορεί να ρυθμιστεί κατά τη διαδικασία εργασίας.
5Η δομή του άξονα ανύψωσης τύπου πνευματικού τύπου είναι εύκολη και βολική στη λειτουργία.
6Η συσκευή προ-στροφής με πλακέτα διανομής σύρματος εισόδου με πολλές τρύπες διευθετεί πολλαπλά σύρματα στρώμα με στρώμα με συγκεντρωτικά ράμματα.Υπάρχει ένα περιστρεφόμενο καλούπι και δύο σταθερά καλούπι και σπρώξιμο καλούπι εγκατεστημένα μέσα και έξω από το μηχάνημα για να εξασφαλίσει την σφιχτότητα και στρογγυλοτητα του κορμού αγωγού.
7Ο ενεργός τύπος αποπληρωμής μπορεί να διατηρήσει σταθερή ένταση της συρρίκνωσης σύρματος, η οποία αποτρέπει την διαρροή της παρακμής αποτελεσματικά.
8Το ρυμουλκούμενο του κυριότερου άξονα είναι σχεδιασμένο με σύστημα ελέγχου θερμοκρασίας, το οποίο θα σταματήσει να λειτουργεί και θα προσφέρει μια υπενθύμιση για την προσθήκη λιπαντικού ελαίου για να κάνει αυτόματη προστασία σε περίπτωση υπερβολικής θερμοκρασίας
